Digitalisation à l’échelle N : Re 4/4 II
mercredi 23 février 2022, par
Article précédemment publié le 12 septembre 2020 sur le Blog du T.E.N.

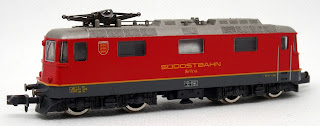

Cet article est consacré à la digitalisation d’une locomotive suisse de type Re 4/4 II de De Agostini, à l’échelle N.
Nous avions déjà évoqué cet engin dans un précédent article relatant nos circulations du mois de juin 2020. Pour rappel, il s’agit d’un modèle de la collection ’Ferrovia del Gottardo’ de De Agostini, qui possède également les marques, plus connues en France, Altaya et Atlas. Donc pas vraiment un modèle conçu pour les modélistes avertis et de surcroit dépourvu de prise NEM651 pour décodeur standard.

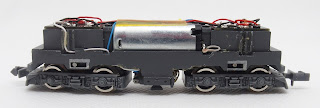

C’est une conception moderne bien pensée avec deux circuits imprimés sur lesquels sont proprement connectés les différents éléments (voie, moteur et feux) et surtout le moteur complètement isolé du châssis. Quoique la locomotive ne soit pas prête pour une digitalisation immédiate, ces deux éléments nous ont fait penser que l’engin était compatible pour la digitalisation (DCC-friendly, en anglais).

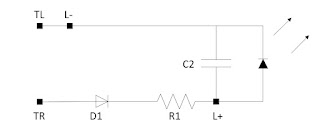

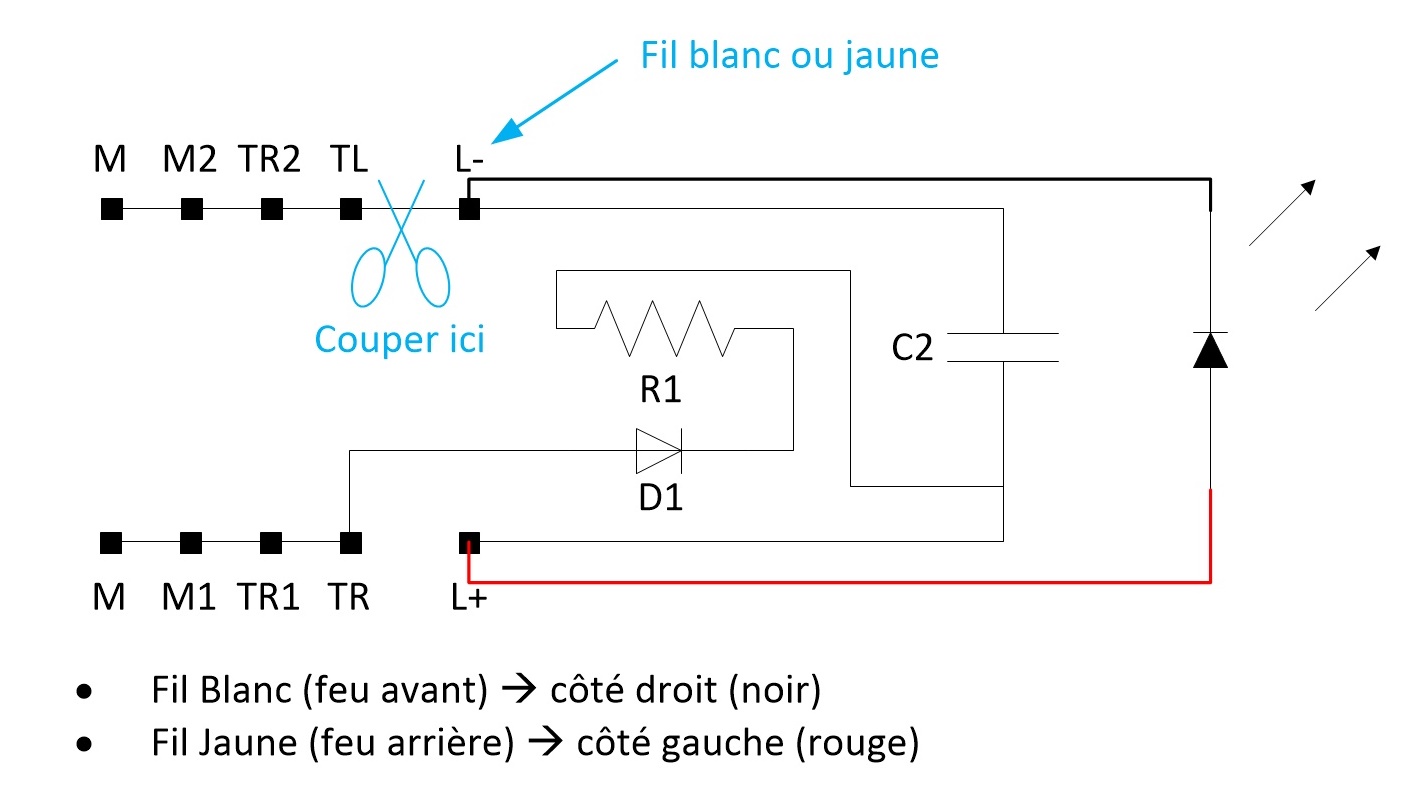

Effectivement, après un peu de rétro-ingénierie (reverse engineering, pour ceux qui ne parleraient que le franglais), il apparait que le circuit imprimé ressemble à ce schéma, d’un point de vue électrique :
Que du classique donc, avec une capa (C2) pour filtrer les (micro-) coupures d’alimentation et bien entendu une résistance (R1) en série avec la LED. A noter que le circuit imprimé est revêtu d’un vernis noir qui empêche de voir le cheminement du circuit ; il a donc fallu reconstituer le circuit avec un multimètre pour trouver les différents points de connexion.
Si l’on positionne ce schéma électrique conformément à l’implantation physique, tel est le schéma ci-dessus. La codification des différentes bornes est explicite (en anglais) :
- M = Motor (Moteur)
- TR/TL = Track Right / Track Left (rail de droite / rail de gauche)
- L+/L- = Light (lumière) +/-
Partant de là, la modification à faire sur les deux circuits imprimés est très simple :
Il faut isoler les bornes L- et TL sur chacun des deux circuits imprimés, afin de pouvoir connecter ultérieurement les fils de commande des lumières (fonction F0) du décodeur. Ceci se fait en coupant la piste entre les deux bornes, avec un cutter ou équivalent. La piste est proche de la surface donc il n’y a pas besoin de couper très profondément. Il faut juste s’assurer après l’opération que les deux bornes sont bien isolées, avec le multimètre en mode test de continuité (biper).

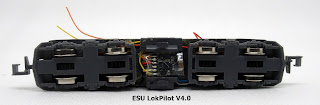

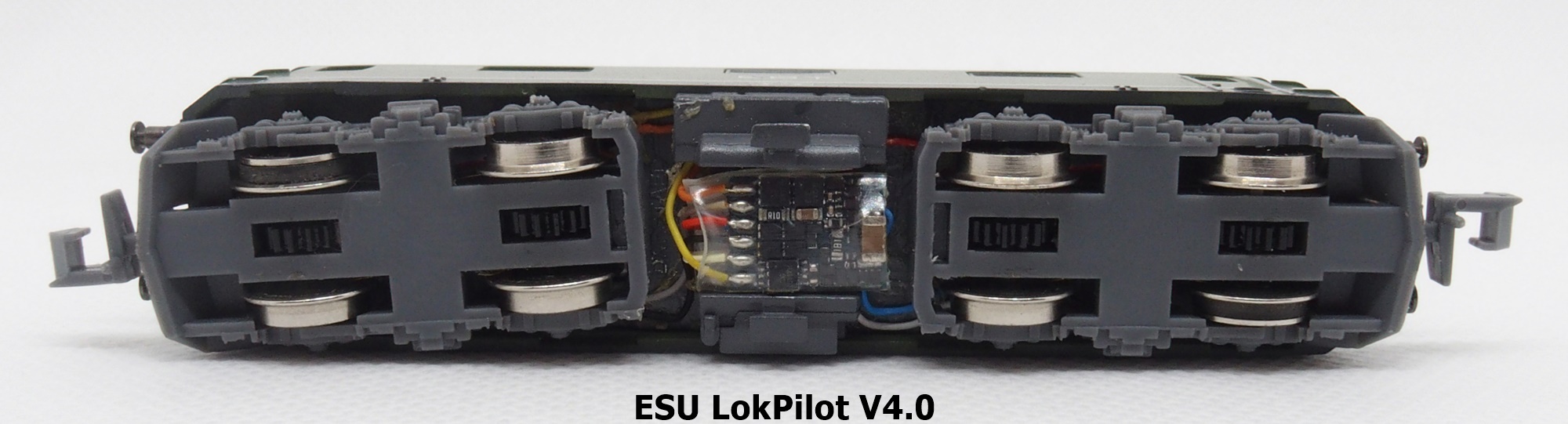

Et le décodeur ? Il n’y a pas l’air d’avoir de la place sous la caisse. Effectivement, mais il y en a sous le châssis ! Et notre ESU LokPilot y rentre sans forcer. Il suffit ensuite de le fixer avec un bout d’adhésif double-face.

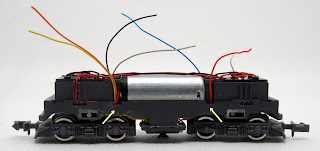

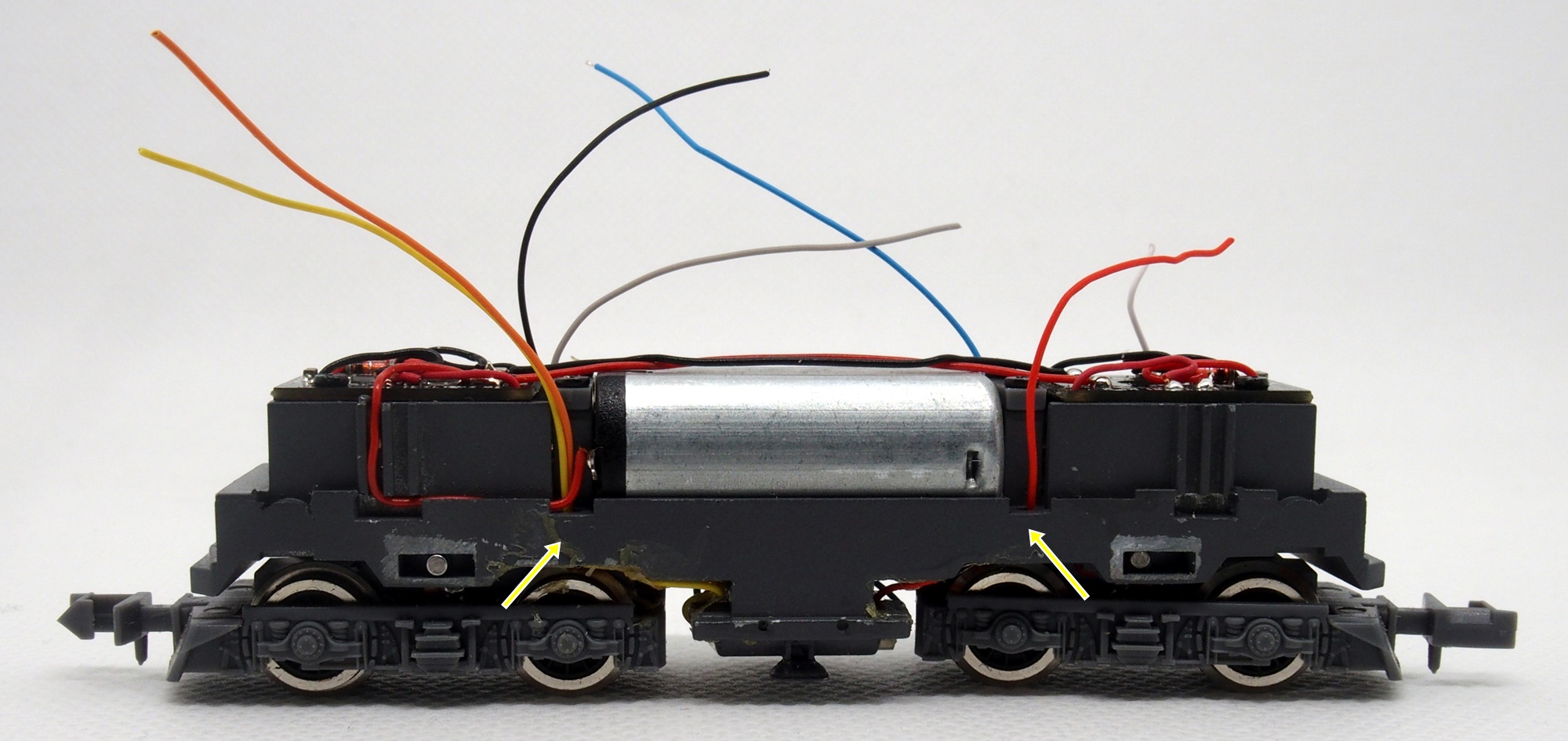

Ensuite, on fait remonter tous les fils du décodeur vers les circuits imprimés (CI) en les passant dans les 4 trous prévus à cet effet sous le châssis (au niveau des flèches sur la photo ci-dessous). On soupçonne tout de même que le concepteur de l’engin a bien prévu le coup et que ceci ne relève pas du hasard.
Il faudra les enlever en les dessoudant.

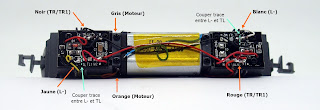

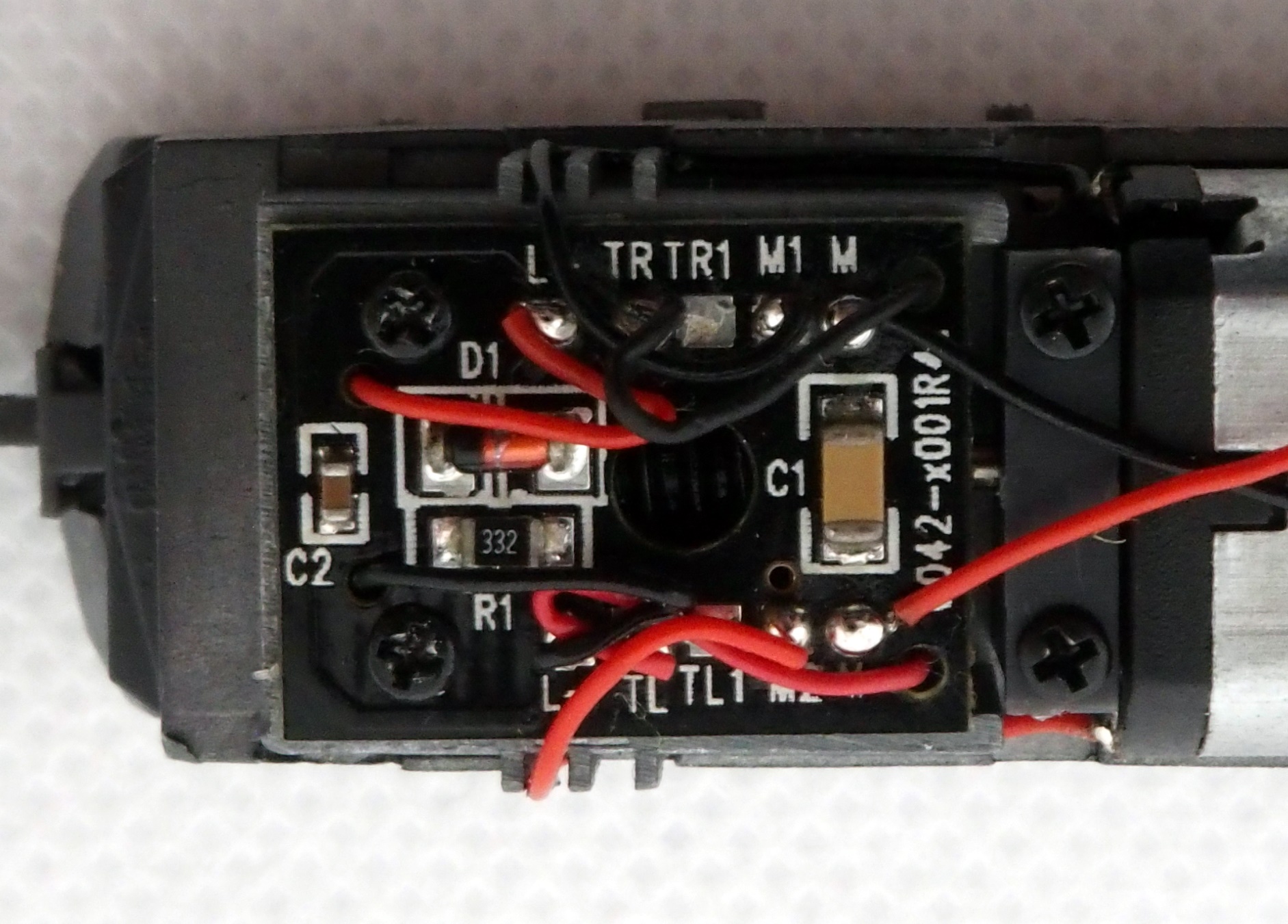

Il n’y a plus qu’à raccourcir les différents fils et les souder comme indiqué ci-dessous :

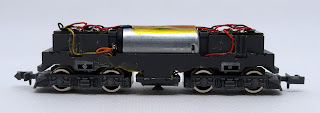

Ajouter un point de colle pour maintenir les fils en place sous le châssis, afin d’éviter qu’ils ne gênent le mouvement des bogies. J’ai utilisé ce que j’avais sous la main, à savoir de la colle néoprène en gel ; c’est un peu épais pour le modélisme, mais comme c’est pour des parties cachées, ce n’est pas très grave.
A noter, le fil bleu n’est pas utilisé dans le montage, mais je l’ai gardé en réserve en cas de modification ultérieure. Dans un montage sans le fil bleu (commun +), le retour pour les lumières se fait par alimentation de la voie (fil noir ou rouge). C’est le montage sous-jacent en cas d’utilisation d’un connecteur de type NEM651.

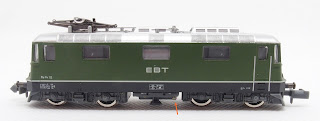

Et voilà, une fois la caisse remise en place, on ne voit quasiment rien. Il faut vraiment regarder de près pour voir un petit bout du décodeur qui dépasse sous le châssis (voir la flèche ci-dessous).
Pour ce qui est du décodeur lui-même, il faut procéder au réglage des paramètres de régulation du moteur, car les valeurs par défaut ne conviennent pas à faible vitesse. Le LokPilot possède une fonction d’auto-calibration facile à mettre en œuvre et qui donne d’excellents résultats. La vitesse de pointe est très élevée ; il conviendra donc de la baisser à une vitesse raisonnable, mais je laisse ce soin au propriétaire ...
Le ralenti n’est pas fabuleux, la faute à l’absence de volants d’inertie et un moteur bas de gamme (FF-050) utilisé pour les rasoirs électriques et les brosses à dents (d’après le site d’un des fabricants), mais l’auto-calibration permet cependant d’obtenir un assez bon résultat.

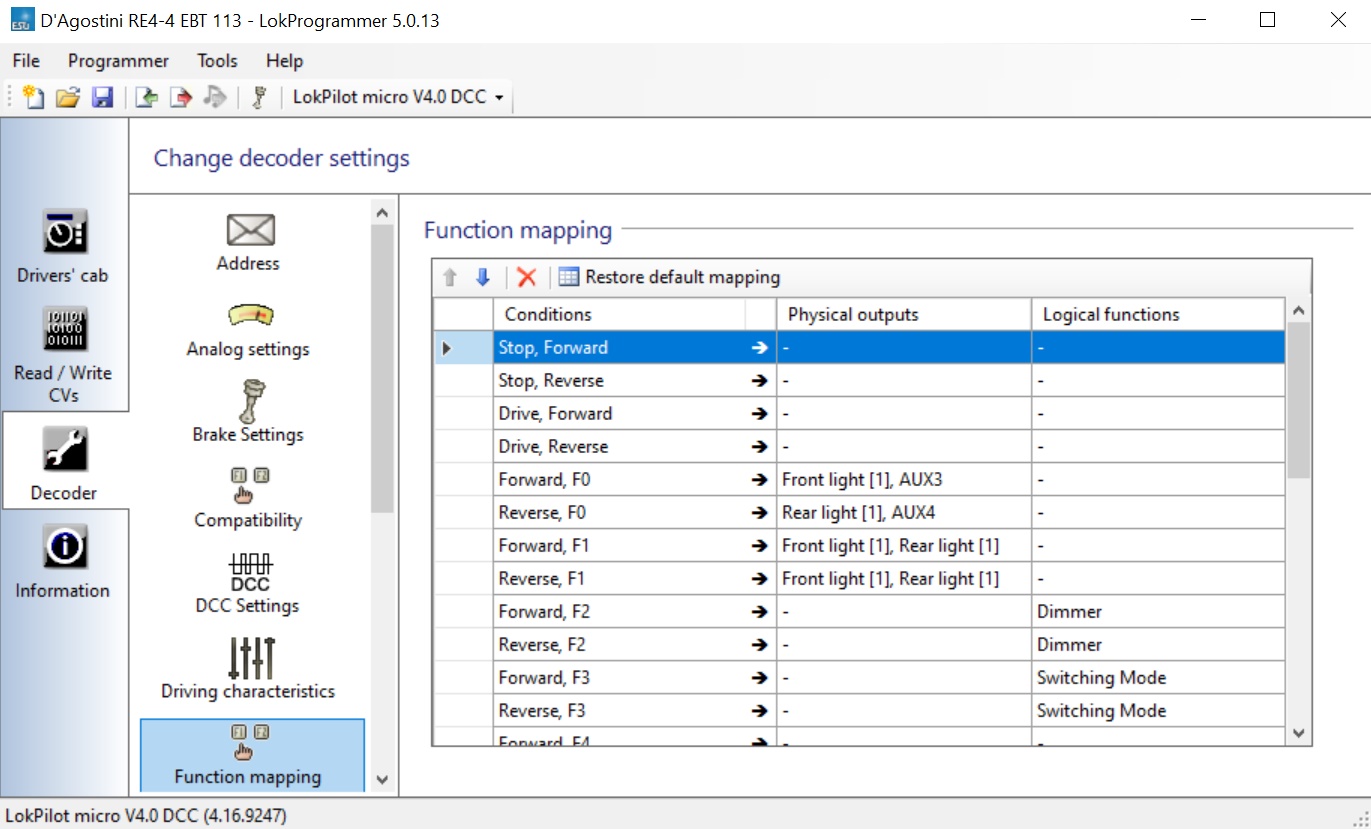

Puisque l’on a mis un décodeur de bonne facture, autant l’exploiter au mieux.
F0 = feux dans le sens de marche / F1= tous feux (manœuvre) / F2 = atténuation des feux / F3 = vitesse de manœuvre
