Amélioration d’une Rame Grand Confort JOUEF

Description des modifications

Les modifications sont peu coûteuses et faciles à réaliser pour un débutant.

Les améliorations proposées dans cet article sont les suivantes :

• Remplacement des attelages d’origine par des attelages à élongation,
• Remplacement des essieux Jouef pour améliorer le roulement des voitures et supprimer le problème de modification de l’écartement entre les roues sur les essieux,
• Mise en place d’un éclairage dans les voitures,
• Mise en place de feux de fin de convoi dans la voiture générateur,
• Installation des personnages dans les voitures.

Matériel nécessaire

• 1 voiture avec compartiments
• 1 voiture avec couloir central
• 1 voiture restaurant
• 1 voiture bar
• 1 fourgon générateur A4DTUX
• 20 essieux 11,4 mm pour voiture Jouef
• 10 boîtiers d’attelage Fang ou Makette,
• 10 attelages Roco ou autre
• du fil souple très fin bleu, rouge et noir
• du fil souple fin bleu et rouge
• 15 mini connecteurs mâle-femelle deux conducteurs
• 2 lamelles universelles pour la capture du courant au niveau des bogies du fourgon générateur,
• personnages au 1/100° assis
• personnages au 1/100° debout
• 1 diode 1A 1N4004
• 1 condensateur électrochimique 470 µF 25V
• 1 résistance 270 Ω 1/4 w
• 4 résistances 2500 Ω 1/4 w
• 1 résistance 3300 Ω 1/4 w
• 1 résistance 10 K Ω 1/4 w
• 2 LEDs canon rouge diamètre 2 mm

Mise en place des attelages à élongation

Retirer les bogies de la voiture.
Supprimer les attelages d’origine - Image 1

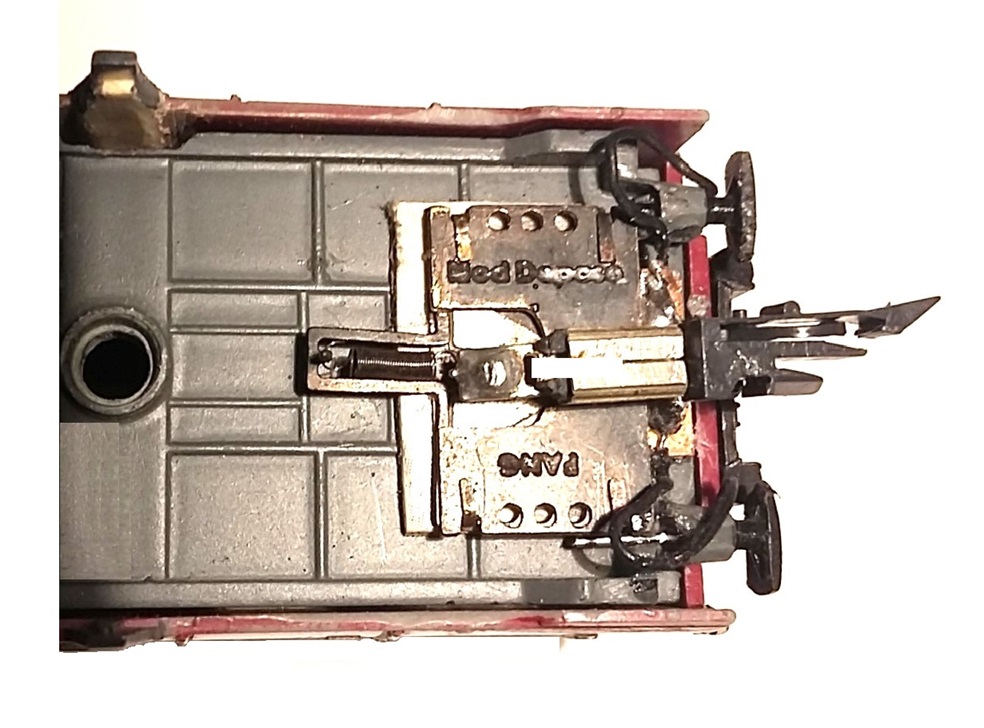

Mettre en place les attelages à élongation Fang ou Makette - Image 2

Remplacer les essieux Jouef d’origine par de nouveaux essieux diamètre : 11,4mm pour Jouef - Image 3

Modification de la voiture générateur

Modification des bogies

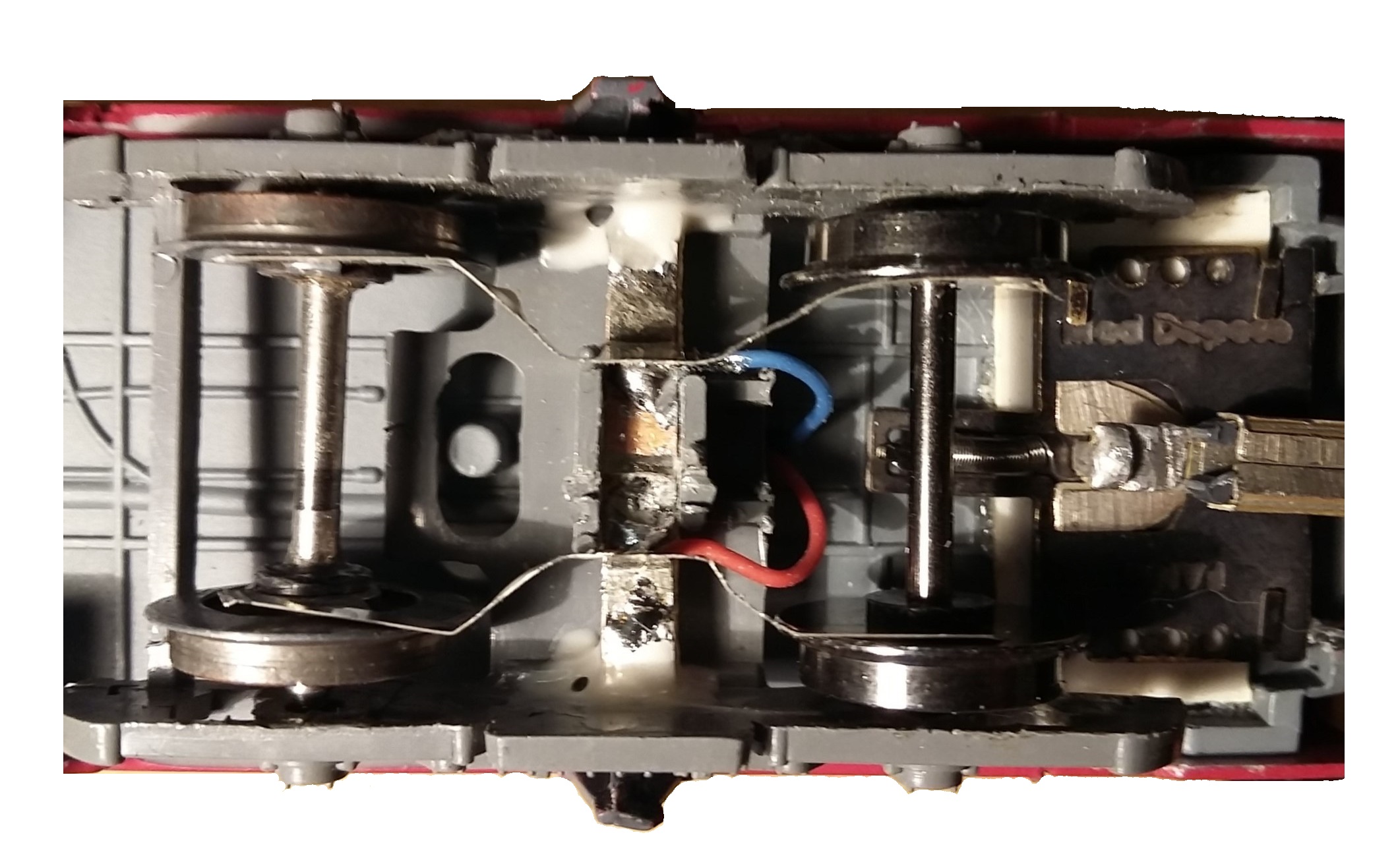

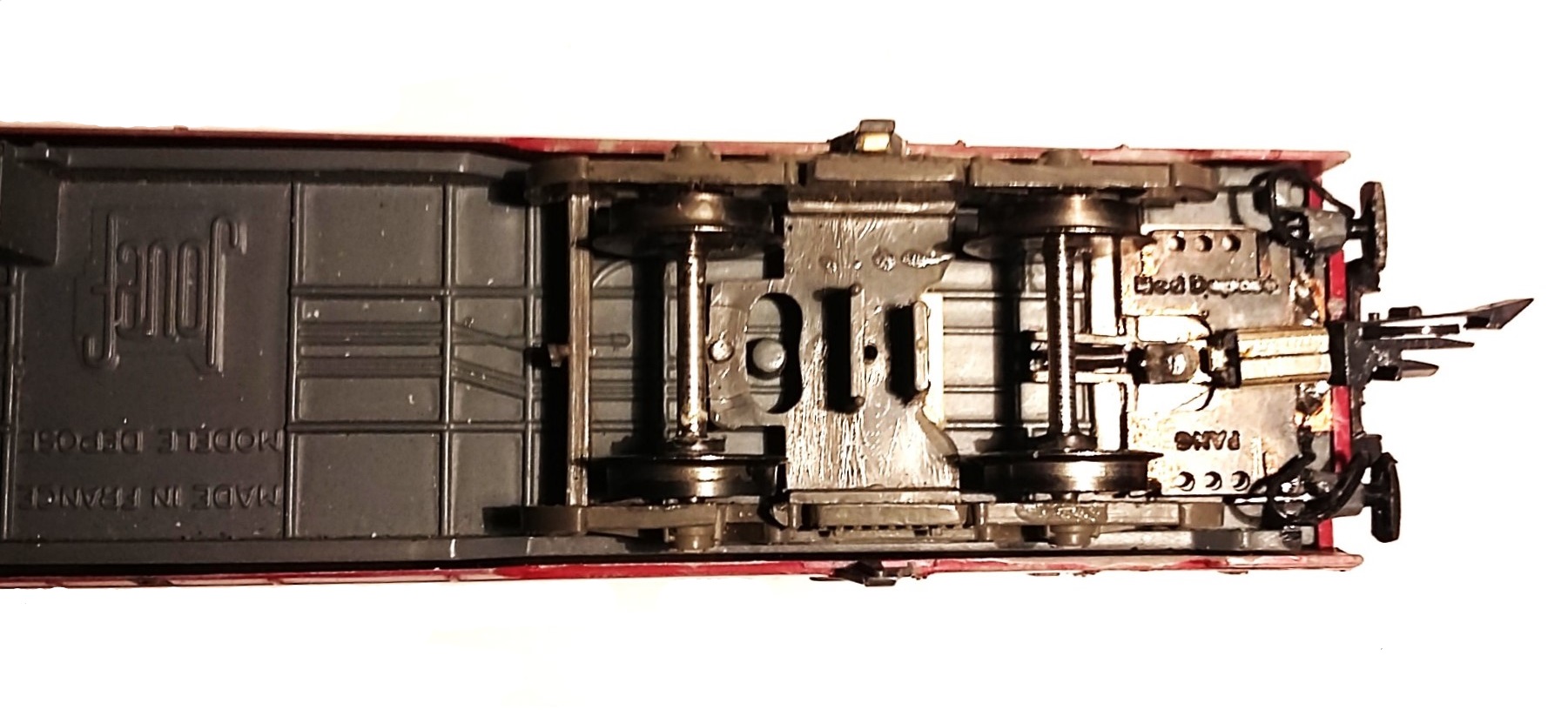

Modification des bogies pour assurer une bonne capture du courant pour l’alimentation des feux de fin de convoi et l’éclairage des voitures - Image 5

Dans un circuit imprimé simple face, faire un support de 22 mm de long sur 3 mm de large. Au centre du support, sur la face conducteur faire une entaille isolante - Image 6

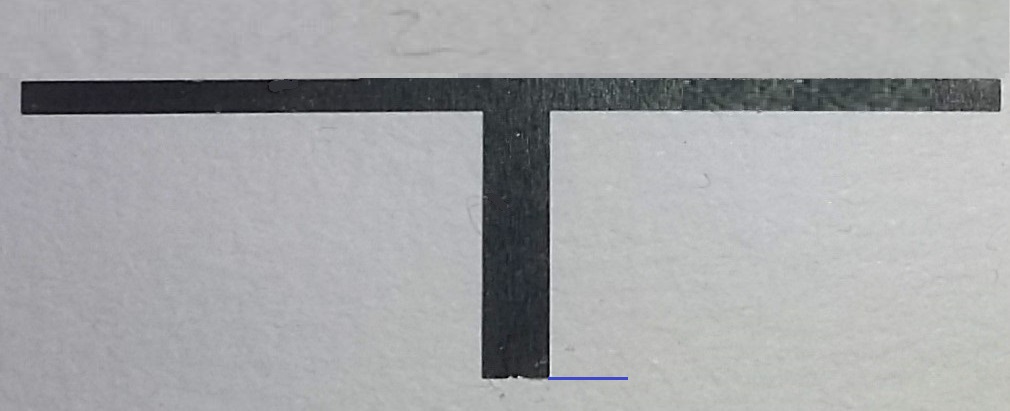

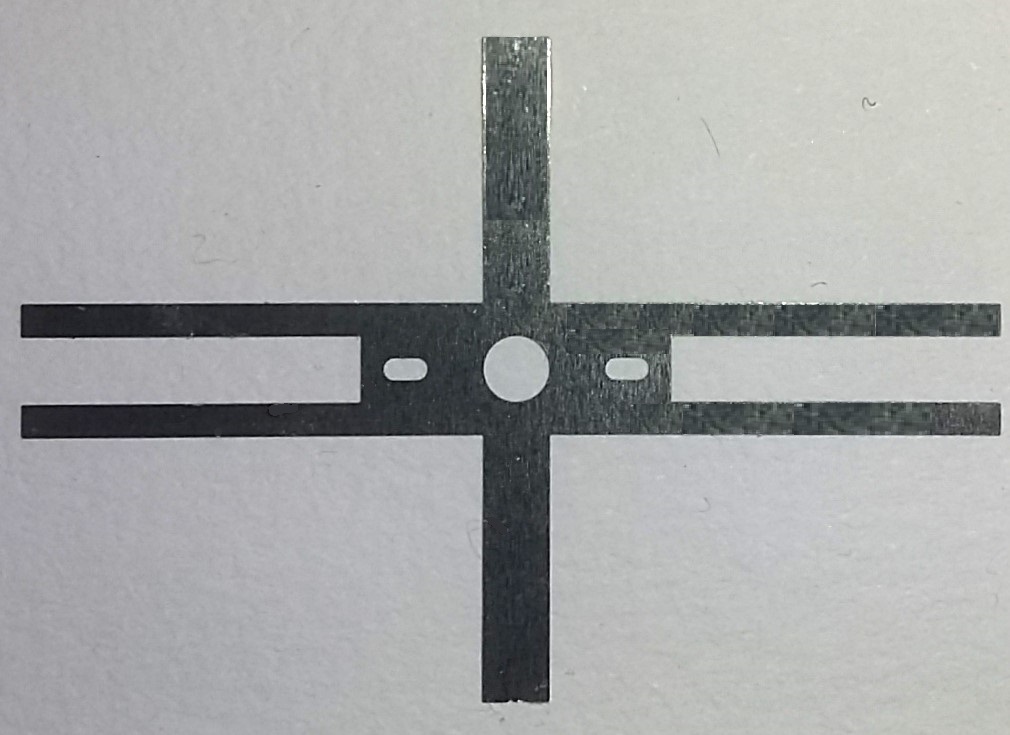

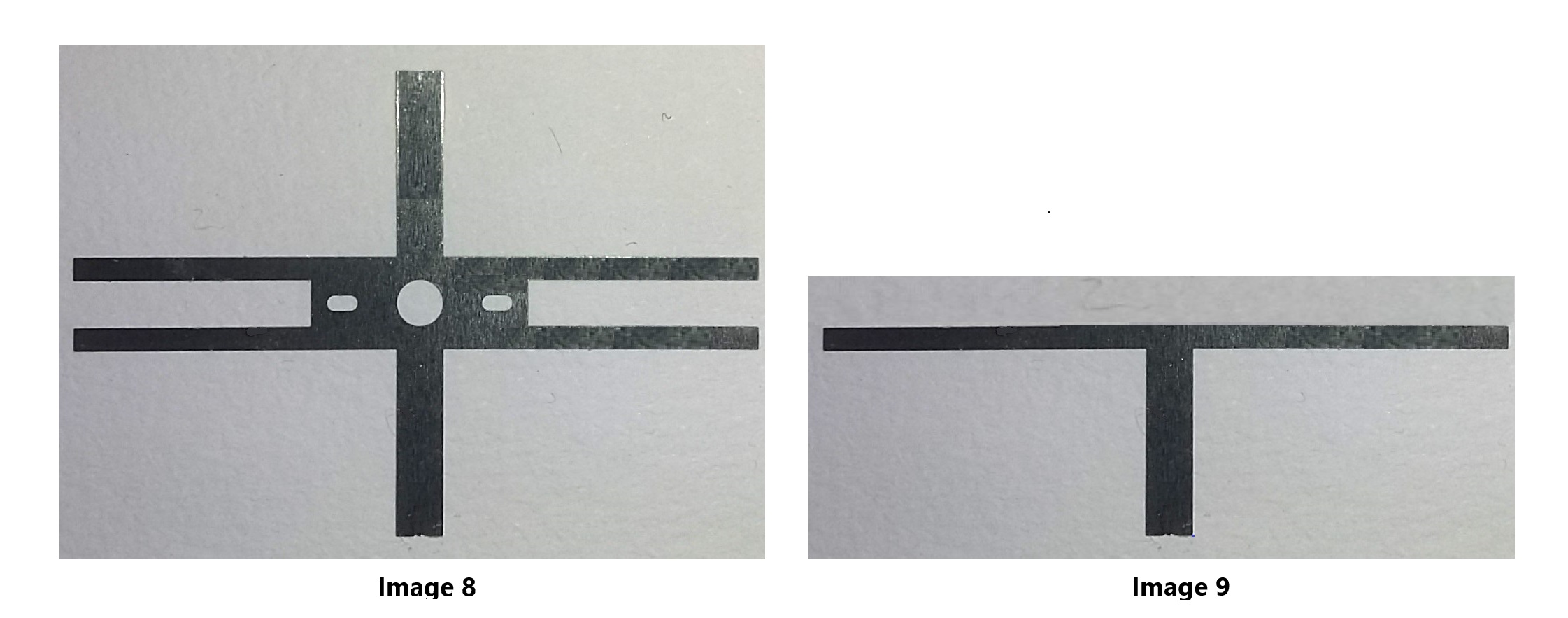

Prendre une lamelle universelle - Image 8 - et la couper en 2 - Image 9

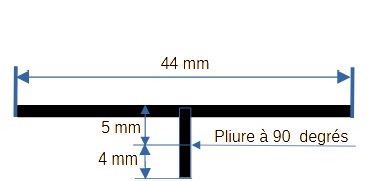

Après avoir plié comme indiqué sur l’Image 10 la partie centrale de chaque lamelle, les souder sur le support en circuit imprimé.
Plier les lamelles pour qu’elles frottent sur l’intérieur des roues pour prendre le courant - Image 5

Percer un trou de 1,5 mm dans le châssis de la voiture coté attelage - Image 5
Sur le support de lamelles de contact souder de chaque coté du support des fils souples très fins rouge et bleu et les faire passer dans le trou de 1,5mm - Image 5 - Prévoir des longueurs de fil suffisantes pour faire les raccordements à l’intérieur de la voiture.
Appliquer ces modifications sur les deux bogies du fourgon générateur.

Câblage des alimentations
Le schéma de câblage du fourgon générateur est donné par le schéma 1

Les deux bogies sont équipés de contacts souples pour capter le courant sur les roues. Toutes les roues captent le courant des rails droit (fils rouge) et gauche (fils bleu) sur les 2 bogies. Les fils rouge sont raccordés sur l’entrée de la diode redresseuse 1N4004, le fil bleu sur le 0 V pour l’alimentation des feux de fin de convoi, l’éclairage de la voiture générateur et pour alimenter l’éclairage des autres voitures de la rame.

Mise en place des feux de fin de convoi
Pour les feux de fin de convoi, il est prévu d’utiliser des LEDs rouge type canon.

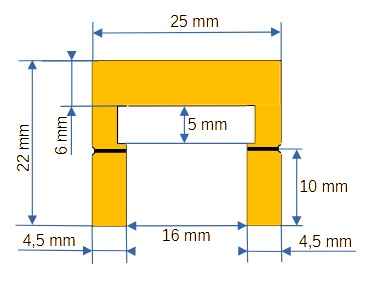

Pour la fixation et le raccordement des LEDs, il faut utiliser un morceau de circuit imprimé simple face dont la forme et les dimensions sont données dans l’Image 12

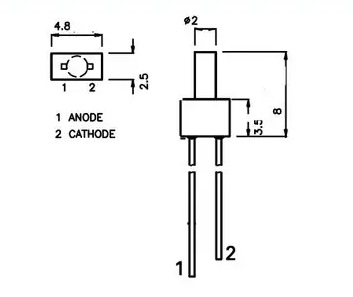

Pour le raccordement des LEDs la broche 1, la plus longue, correspond au Plus et la plus courte (2) au moins - Image 14.

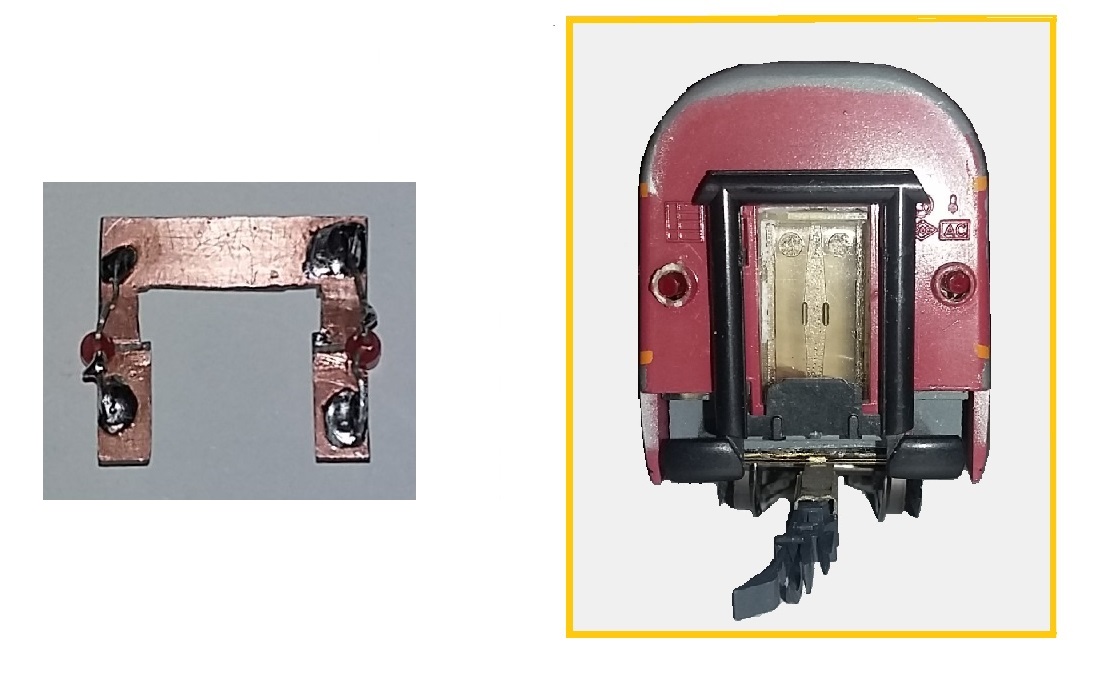

Les LEDs canon sont soudées sur le circuit imprimé - Image 15

Le canon des LEDs entre dans les trous prévus sur le châssis - Image 16
Pour le raccordement des LEDs voir le schéma de principe Schéma 1. Le fil rouge est raccordé au Plus de l’alimentation par une résistance de 10K Ω. Cette valeur importante est faite pour limiter la luminosité des LEDs et peut être ajustée en fonction du type de LED utilisé. Le fil bleu est raccordé au moins de l’alimentation - Image 17

Les parties rectangulaires des LEDs doivent être peintes en noir pour éviter les fuites de lumière.

Mise en place de l’éclairage
Pour l’éclairage de la zone passager de la voiture générateur, utiliser une bande de LEDs 12 V blanc chaud d’une longueur de 3 modules de 3 LEDs.

Coller la bande de LEDs et la raccorder à l’alimentation comme indiqué sur le Schéma 1. Le fil rouge est raccordé au Plus avec une résistance R1 de 3300 Ω. Cette valeur peut être modifiée pour ajuster la luminosité de l’éclairage. Le fil bleu est raccordé au Moins de l’alimentation.

Mise en place des personnages

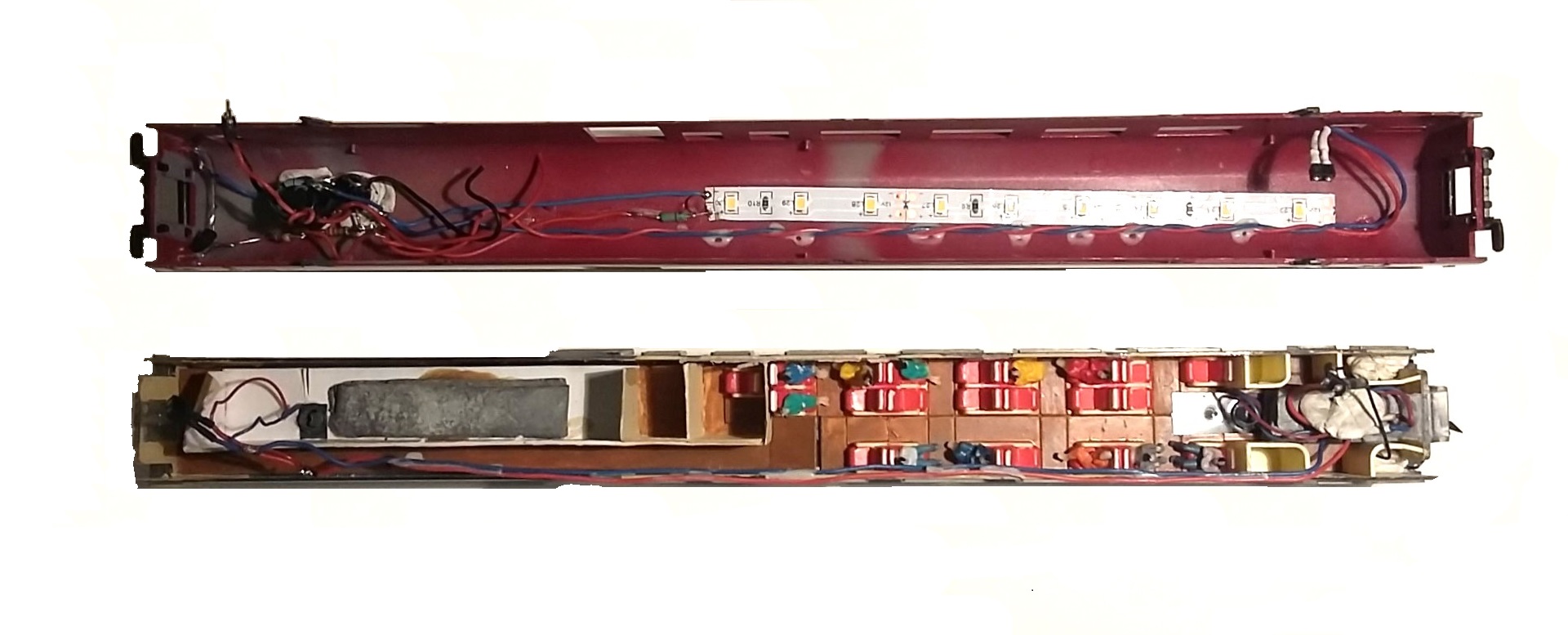

Dans les sièges installer des personnages au 1/100 assis et les coller avec de la colle à bois - Image 19

Pour améliorer la prise de courant, des lests ont été ajoutés à l’avant et à l’arrière de la voiture.

Interconnexion de l’éclairage
L’éclairage de toutes les voitures de la rame est alimenté par l’alimentation située dans la voiture générateur. (Voir Schéma 1). Pour le raccordement entre les voitures, un mini-connecteur femelle est fixé sur le châssis à l’avant de la voiture générateur au dessus de l’attelage - Image 20

Modifications dans les voitures

Câblage électrique

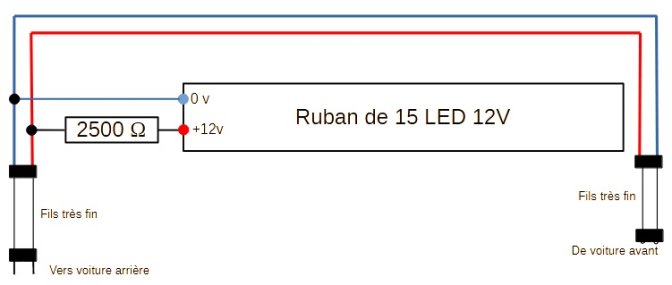

L’alimentation de l’éclairage est fourni par la voiture générateur en fin de la rame - Schéma 2

Le raccordement à l’alimentation entre les voitures est réalisé avec des mini-connecteurs mâle-femelle. La prise femelle est celle qui délivre le courant aux autres voitures et se trouve à l’avant de la voiture - Image 20 - et la prise mâle se trouve à l’arrière de la voiture avec 2 fils très fin noir - Image 21 - et se branche sur la prise femelle de la voiture précédente.

Mise en place de l’éclairage
Mettre une résistance de 2500Ω sur la borne + pour limiter le puissance de l’éclairage - Schéma 2 - La valeur de la résistance peut être modifiée en fonction des bandes de LEDs utilisées

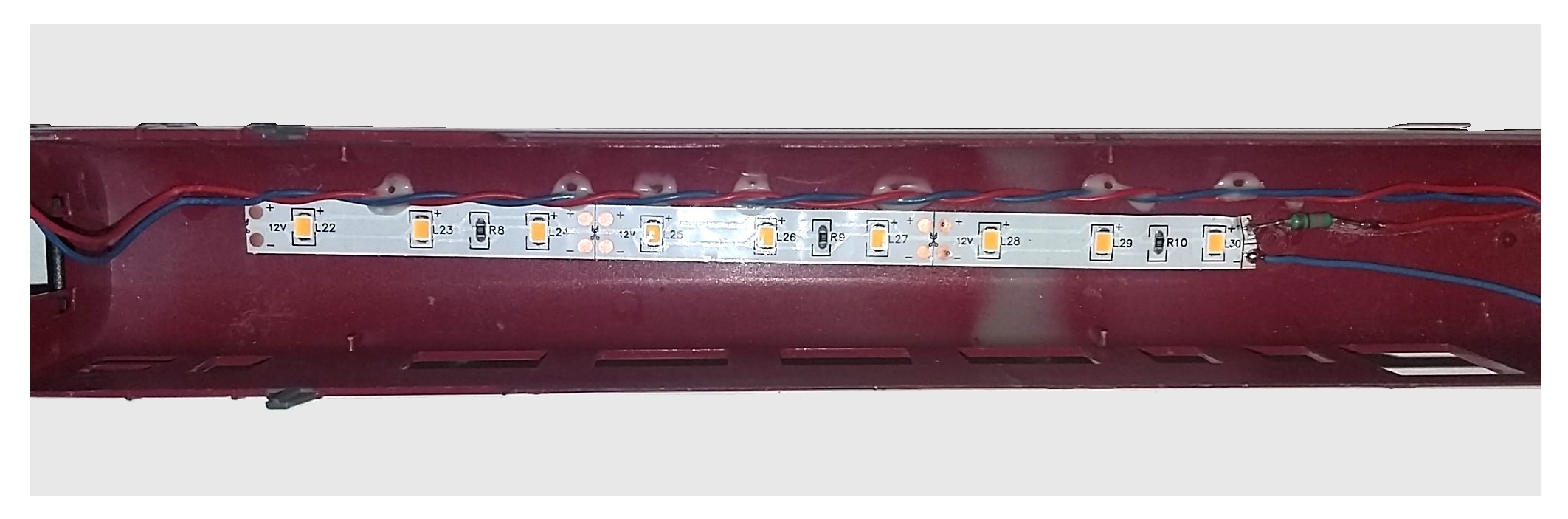

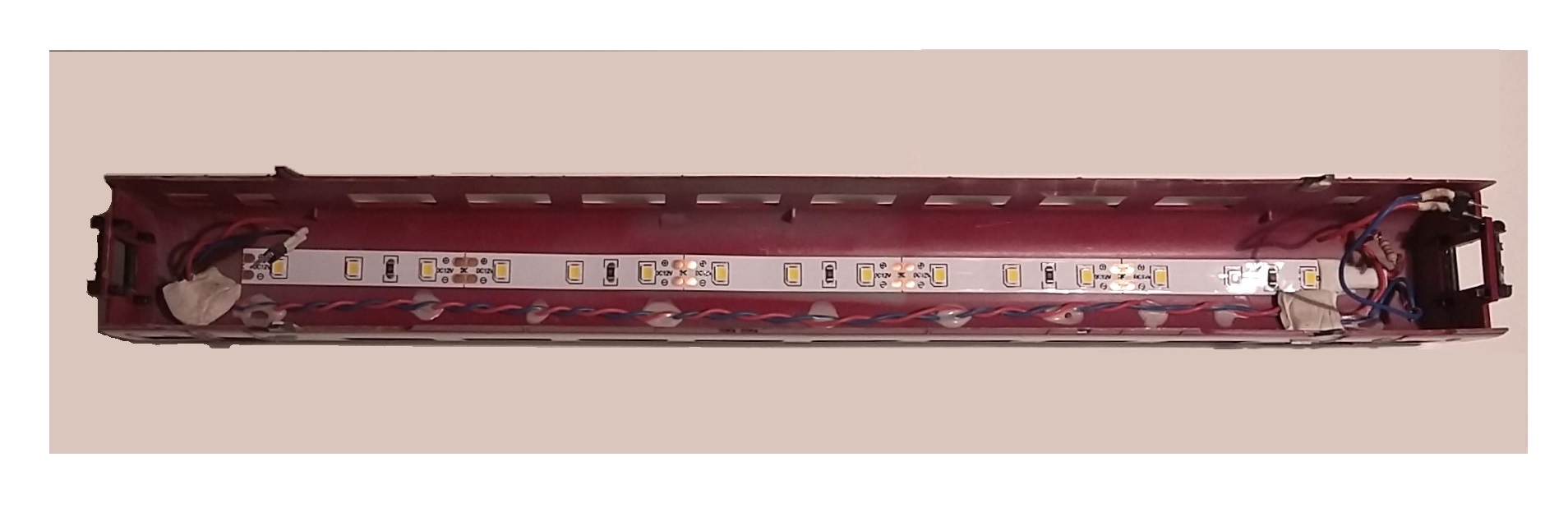

Mise en place d’une bande de LEDs de 5 éléments de 3 LEDs en la collant sur le plafond de la voiture - Image 23

Mise en place des personnages

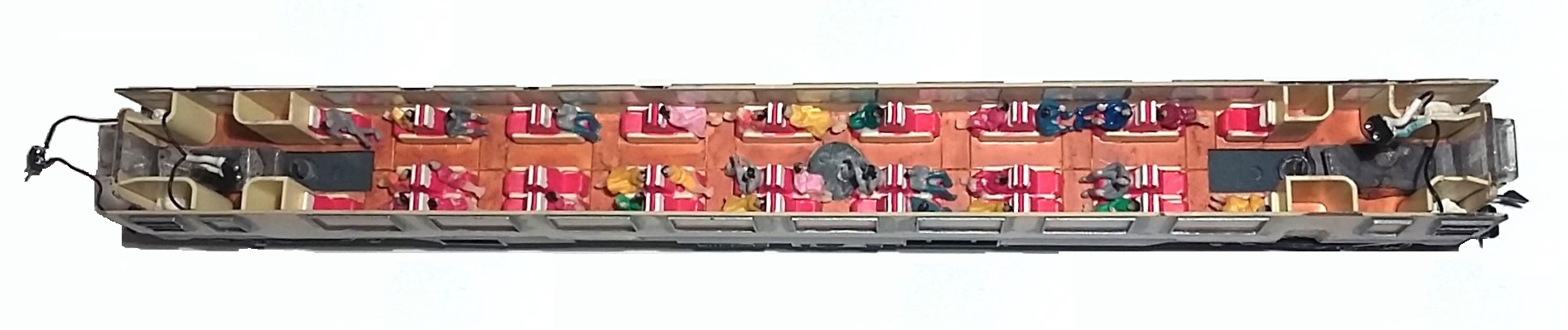

Mettre des personnages assis dans les fauteuils et des personnages debout devant le bar de la voiture Bar - Image 24 - Les personnages sont fixés avec de la colle à bois.
