Utilisation des LED

jeudi 8 avril 2021, par Jean-Philippe Combier

Led

Les Leds, acronyme de Light emitting diode sont des diodes qui émettent de la lumière quand elles sont traversées par un courant électrique.
Comme toutes les diodes elles sont polarisées, c’est à dire que le courant ne peut circuler que du + vers le 0 v.

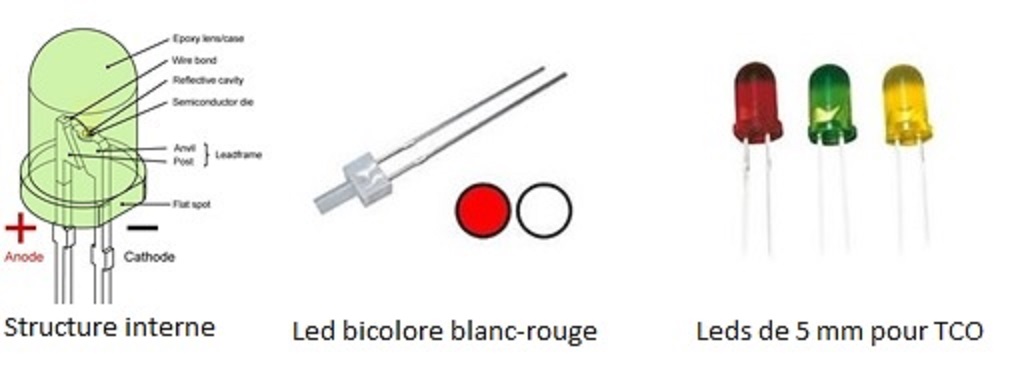

Les Leds peuvent se présenter sous diverses formes et différentes tailles, elles peuvent être bicolore (rouge-blanc pour les locomotives qui n’ont que des lanternes.

Les diodes CMS sont vendues à l’unité souvent déjà câblées et en ruban sécable pour l’éclairage intérieur de bâtiments ou de voitures
.

Ruban de Leds CMS

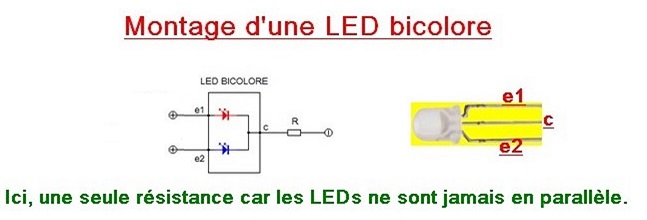

Il y a également des Leds bicolores ou en boitier CMS (Composant Monté en Surface)

Une Led n’est pas une résistance. La tension (Vf) à ses bornes ne dépend pas du courant qui la traverse mais de la couleur de la lumière émise.

Couleur Vf Longueur d’onde de la couleur
Rouge 1,6 V 660 nm
Orange 2,0 V 625 nm
Jaune 2,4 V 590 nm
Verte 2,4 V 565 nm
Bleue 3,0 V 470 nm
Blanche 3,5 V

Le courant qui traverse le Led peut être compris entre 2 et 20 mA suivant le modèle. Pour limiter le courant à la valeur prévue par le constructeur, et ne pas la détruire, il est nécessaire d’insérer une résistance dans le circuit. (Voir schéma de principe ci dessous.)

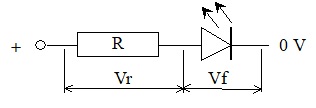

Principe d’alimentation en courant continu

Sur la Led le connecteur le plus long est le + et un méplat sur le boitier indique le - .
Sur une Led en boitier CMS la borne + est marquée par une barre de couleur.

Le calcul de la valeur de la résistance est le suivant : V étant la tension entre le + et le 0v et I la valeur du courant en ampères :
R = (V-Vf)/ I
Soit pour une Led rouge consommant 20mA et une tension entre + et le 0V de 12V
R = (12-1.6)/0,02
Soit 520 ohm la valeur normalisée la plus proche est 560 Ohm.
Pour une Led blanche consommant 20mA avec une tension de 12V
La valeur normalisée de résistance sera de 470 ohm.

Avec du courant alternatif ou un courant d’alimentation DCC, la Led n’aimant pas les tensions inverses, il est nécessaire de la protéger en ajoutant dans le circuit une diode de redressement. Une diode 1N4148 pouvant supporter 0,7A conviendra. Dans la formule de calcul de la résistance, il faudra ajouter la chute de tension dans cette diode soit 0,7V (Voir le schéma de principe ci dessous)

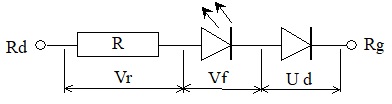

Principe d’alimentation en courant alternatif ou DCC

Sur la diode la bague de couleur noire est la borne -.
La formule de calcul de la résistance devient : R = (V-Vf-Ud)/I
